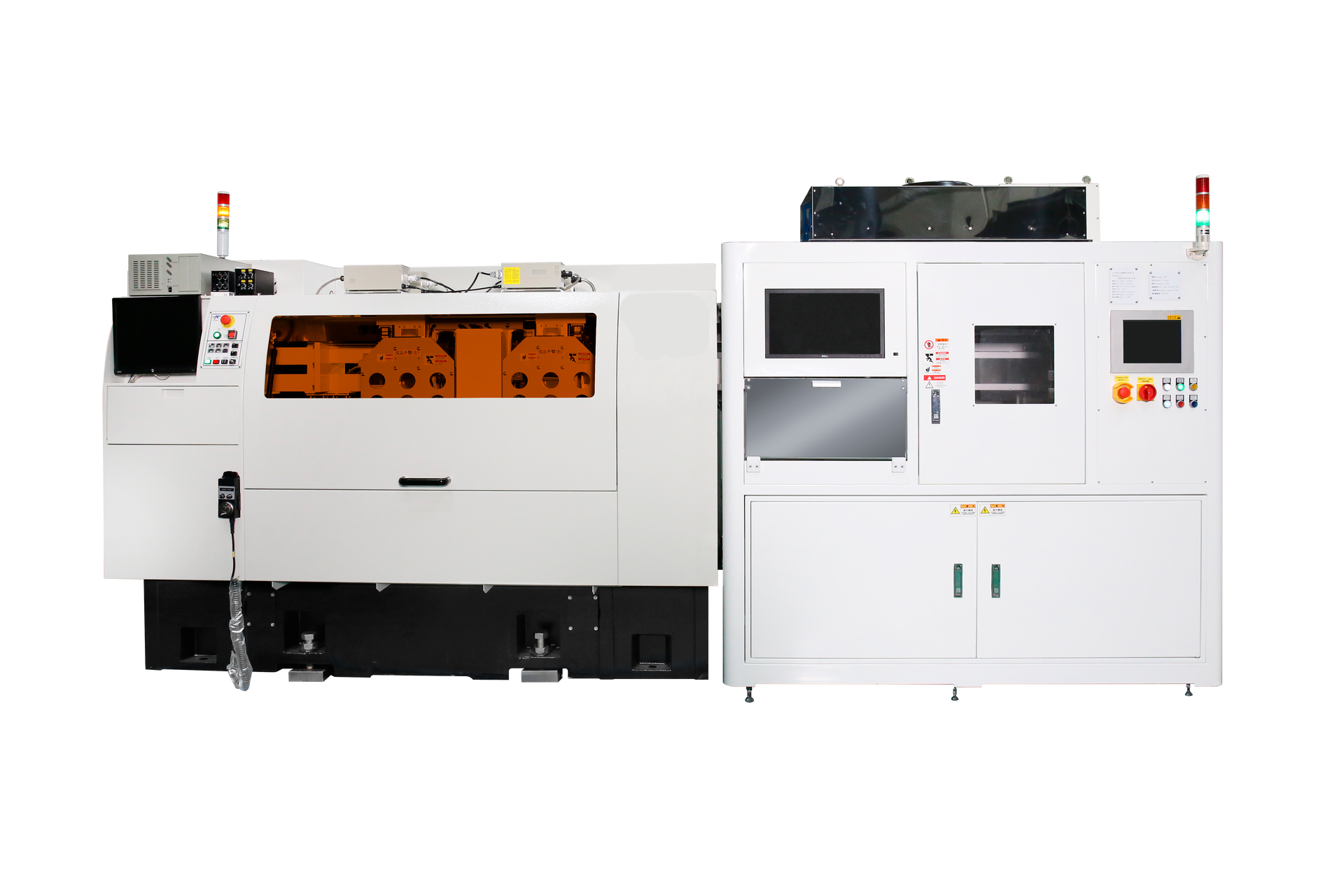

Máquina perforadora láser de CO₂ – KE-2H22
Precisión avanzada con integración Industria 4.0 y sistema EFEM expandible
Precisión │ Eficiencia │ Conectividad
Ingeniería Kuramoto
La KE-2H22 es una máquina perforadora láser de CO₂ desarrollada para ofrecer
estabilidad superior y alta precisión en el procesamiento de empaquetado de circuitos integrados
y paneles multicapa.
Su nuevo sistema óptico láser y el escaneo digital mejoran significativamente la calidad de la perforación,
garantizando resultados uniformes incluso en estructuras de alta densidad.
Esta máquina optimiza la utilización del equipo mediante la adaptación flexible a diferentes dimensiones de producto,
incluyendo obleas, marcos y paneles de distintos tamaños.
Gracias a la incorporación del nuevo tipo de láser de CO₂, reduce los costos operativos y eleva la productividad,
mientras que el módulo de expansión EFEM con funcionalidad SECS/GEM la hace totalmente
compatible con los estándares de Industria 4.0.
Características técnicas
- Láser de CO₂ de 9,4 µm con potencia de 300 W.
- Sistema óptico rediseñado y escaneo digital de alta precisión.
- Capaz de procesar obletas, marcos y paneles de diversos tamaños.
- Soporta múltiples tipos de paneles y materiales compuestos.
- Admite módulo EFEM con conectividad SECS/GEM.
- Compatible con Industria 4.0 y comunicación con sistemas inteligentes de fábrica.
- Interfaz bilingüe (inglés/chino) con software de conversión gratuito para programas existentes.
- Controlador basado en PC con sistema de diagnóstico en tiempo real.
Aplicaciones y entorno de producción
- Procesamiento de empaquetado IC de precisión avanzada.
- Fabricación de paneles electrónicos multicapa y materiales dieléctricos.
- Aplicaciones de microperforado, grabado y ablación en substratos de alta densidad.
- Integración en líneas automatizadas EFEM con gestión inteligente de carga y descarga.
- Entornos con monitoreo continuo y requerimientos de trazabilidad digital.
Beneficios clave
Precisión óptica avanzada
Nuevo sistema óptico y escaneo digital que garantiza uniformidad y exactitud en perforaciones de alta densidad.
Conectividad Industria 4.0
Compatible con SECS/GEM y sistemas inteligentes de fábrica para monitoreo remoto y trazabilidad completa.
Eficiencia y bajo costo operativo
Nuevo tipo de láser de CO₂ de larga vida útil que reduce costos de mantenimiento y mejora la productividad total.
Especificaciones técnicas
| Artículo | Unidad | KE-2H22 |
|---|---|---|
| Tipo de láser | – | Láser de CO₂ de 9,4 µm |
| Potencia del láser | W | 300 W |
| Rango de escaneo | mm | 65×65 (Opt. 25×25 / 50×50) |
| Área de trabajo | mm | 560×690 × 2 paneles (22″×27″) |
| Velocidad del eje XY | m/min | 50 m/min |
| Presión atmosférica | kg/cm² | 6 – 7 |
| Consumo de aire | L/min | 1200 |
| Dimensiones (L×A×H) | mm | 4079 × 2100 × 1850 (Altura señal: 2250) |
| Controlador | – | Basado en PC |
*Nota: Las especificaciones pueden variar sin previo aviso. Para integración con sistemas EFEM,
conectividad SECS/GEM o personalización de software, contacte al departamento técnico de Kuramoto Electronics.
